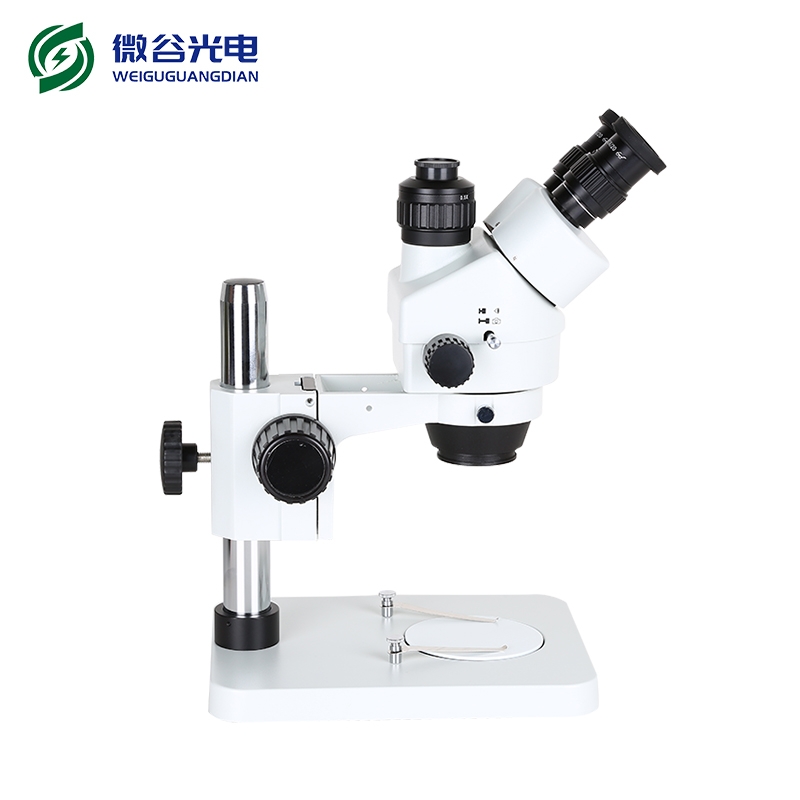

立體顯微鏡又稱實體顯微鏡或解剖鏡，在觀察物體時能產生立體的三維空間圖像。立體感強，成像清晰寬闊，工作距離長，是一種應用廣泛的常規顯微鏡。操作方便，直觀，驗證效率高。適用于電子工業生產線檢驗、印刷電路板檢驗、印刷電路組件焊接缺陷(印刷錯位、坍塌等)檢驗、單板PC檢驗、真空熒光顯示VFD檢驗等。，并配備測量軟件測量各種數據。

使用方法

(1)安裝顯微鏡后，插入電源插頭，打開電源開關，確保供電電壓與顯微鏡額定電壓一致，選擇照明方式;

(2)根據觀察標本，選擇臺板(觀察透明標本時，選擇毛玻璃臺板;觀察不透明標本，選擇黑白臺板)，安裝在底座臺板孔內并鎖緊;

(3)松開調焦滑座上的緊固螺釘，調整鏡體高度，目測工作距離約80mm(使其與所選物鏡放大倍數大致相同)，鎖緊支架，將安全環靠近調焦支架并鎖緊;

(4)安裝目鏡時，先松開目鏡筒上的螺釘，安裝目鏡后擰緊螺釘(目鏡放入目鏡筒時要特別小心，不要用手觸摸鏡頭表面);

(5)調整瞳孔距離。當用戶通過兩個目鏡觀察視場時不是圓形視場時，應拉動棱鏡箱，改變目鏡筒的瞳孔距離，使其能夠觀察到完全重疊的圓形視場(表明瞳孔距離已調整);

(6)觀察標本(對標本進行焦點調整)。首先將左目鏡筒上的視度圈調整到0刻線位置。通常，首先從右目鏡筒(即固定目鏡筒)觀察，將變倍筒(有變倍裝置型號時)轉到更高的位置，轉動調焦手輪對標本進行焦點調整，直到標本圖像清晰，然后將變倍筒轉到更低的位置。此時，用左目鏡筒觀察。如果不清楚，沿軸向調整目鏡筒上的視度圈，直到標本圖像清晰，然后雙目觀察其焦點調整效果;

(7)觀察結束時，關掉電源，取下標本，用防塵罩將顯微鏡蓋緊。
